Насосные станции предназначены для создания избыточного давления жидких сред при гидравлических испытаниях сосудов, аппаратов, труб и трубопроводной арматуры.
Рабочими средами станций может являться вода либо технические масла. По специальному заказу возможно изготовление станций на другие типы рабочих сред – дизельное топливо, этиленгликоль либо иные среды.
Источником избыточного давления в станциях является пневмогидравлический мультипликатор. Данный тип насосов высокого давления допускает работу «в упор», позволяет точно дозировать величину давления на выходе, поддерживать заданную оператором величину давления в испытываемой полости, компенсируя падение давления в результате утечек жидкости.
Для управления насосной станцией необходим сжатый воздух давлением не ниже 0,5 МПа и (опционально) электрическая сеть 220 либо 380 В 50 Гц.
Для контроля фактической величины развиваемого давления насосные станции комплектуются гидрозаполненными манометрами с диаметром шкалы не менее 150 мм. Количество манометров для каждой линии высокого давления – 2 (основной и контрольный). Способ установки манометров позволяет осуществлять их быстрый демонтаж для замены либо поверки/калибровки.
Насосные станции укомплектованы блоком подготовки воздуха для очистки питающего воздуха и воды.
На подающих и сбросных линиях установлены игольчатые вентили, обеспечивающие дозированную подачу и сброс давления
Насосные станции могут быть выполнены в 3 вариантах корпусов:
— корпус для установки на раму оборудования;

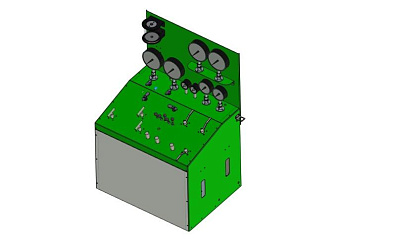

— корпус для отдельной установки на полу цеха;

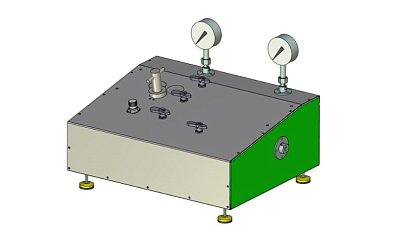

— корпус для настольной установки.
В зависимости от назначения насосные станции могут комплектовать:
— Насосом высокой производительности для заполнения испытываемой емкости жидкостью;
— Пневматическим пультом управления для проведения пневматических испытаний изделия от внешнего источника;
— Двумя линиями высокого давления (для возможности подачи давления в 2 полости испытываемой арматуры, либо тремя линиями высокого давления (для проведения испытаний кранов шаровых DBB);
— Насосом с баком и клапанами для управления гидравликой зажима испытательных стендов;
— Модулем безопасности, блокирующим разжим гидравлики испытательного стенда при наличии давления в полости изделия;
— Капельницей и пузырьковой камерой для визуального контроля протечек через затвор арматуры;
— Электронной регистрирующей системой для фиксации и протоколирования результатов испытаний;
— Интегрированным в поддон станции баком для хранения технологической жидкости объемом до 100 литров;
— Дополнительной емкостью для хранения технологической жидкости объемом до 10м3, устанавливаемой отдельно от станции.
Цена насосной станции предоставляется по запросу.
